Nuestros servicios de coordinación MEP BIM, se basan en que todas las especialidades partan de un:

PUNTO BASE DE PROYECTO

y a partir de este verificar que cada especialidad tenga su espacio propio y evitar interferencias, así como la correcta integración.

Como coordinadores BIM, requeriremos estar en completa comunicación con sus diseñadores, para que el PUNTO BASE (coordenadas X,Y,Z) Sean las mismas, tanto de instalaciones como Arquitectura y Estructura, ya que para esto, se requiere que el Geometral estructural y la Arquitectura estén modeladas con esta base, para coordinar correctamente todas las instalaciones

La correcta vinculación de proyectos es con un PUNTO BASE DE PROYECTO, que cada especialidad debe de respetar, para que la coordinación sea viable, y pueda ser vista todo en 1 modelo y ahí es donde comienza la toma de decisiones reales para que el MEP BIM, sea totalmente favorable en su proyecto.

A considerar para la coordinación MEP-BIM

¿ Como colocamos la base PUNTO DE PROYECTO? para que las especialidades coincidan con el modelo Arquitectónico. estructural etc.

1.- Comando VV

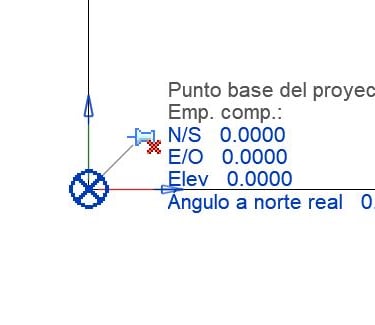

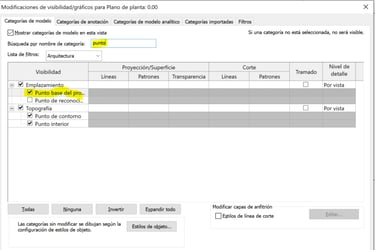

2.-Busqueda por nombre de categoría: elegir en emplazamiento / Punto base del proyecto y activar.

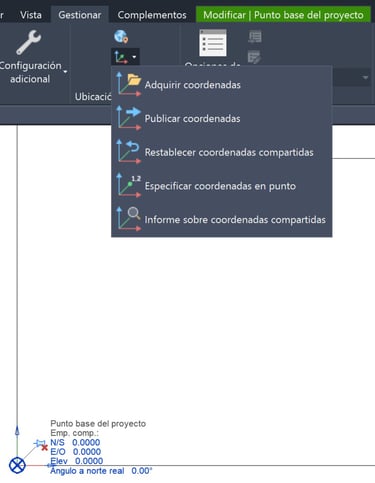

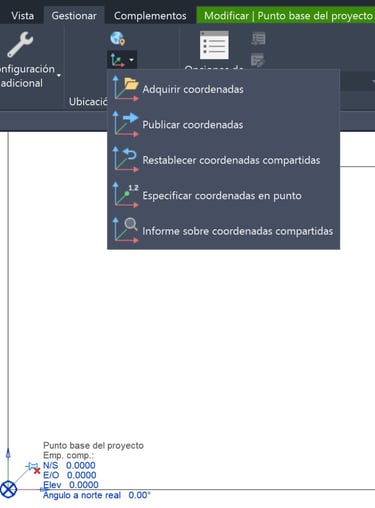

3.- En la seccion Gestionar, elegir Especificar coordenadas en punto.

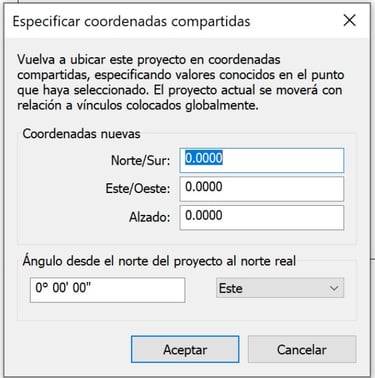

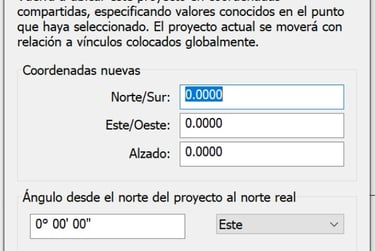

4.- Colocar 0,0,0 en las coordenadas x,y,z, para a partir de ahí estar en el mismo lugar y que las especialidades coincidan***.

*** Esta es una forma de trabajo y ubicar las coordenadas, que utilizamos en VERTIMEP, pero es completamente ajustable a coordenadas reales de un proyecto. Esto lo hacemos para conciliar correctamente entre diferentes especialidades.

IMPORTANTE

Al Importar/Vincular RVT

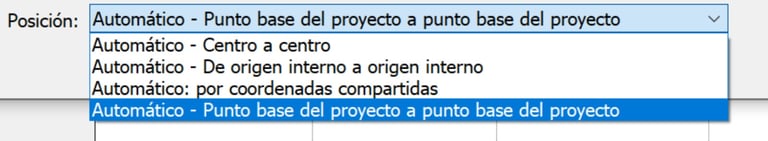

Verificar que la posición sea de:

Punto base del proyecto a Punto base del proyecto

Al importar:

¿Lo que haremos con tu modelo Arquitectónico y/o estructural?

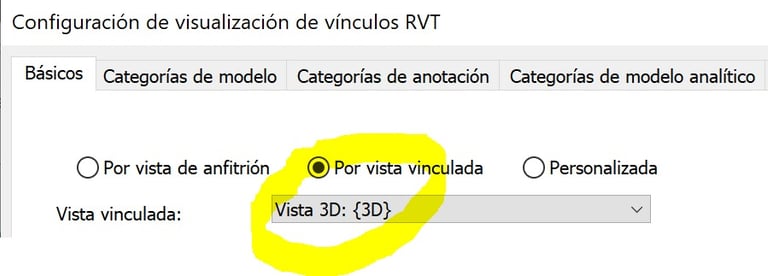

Al vincular tu Modelo Arquitectónico y/o estructural (además de lo ya mencionado de las coordenadas), Configuraremos la visualización de vínculos de RVT de la siguiente manera:
